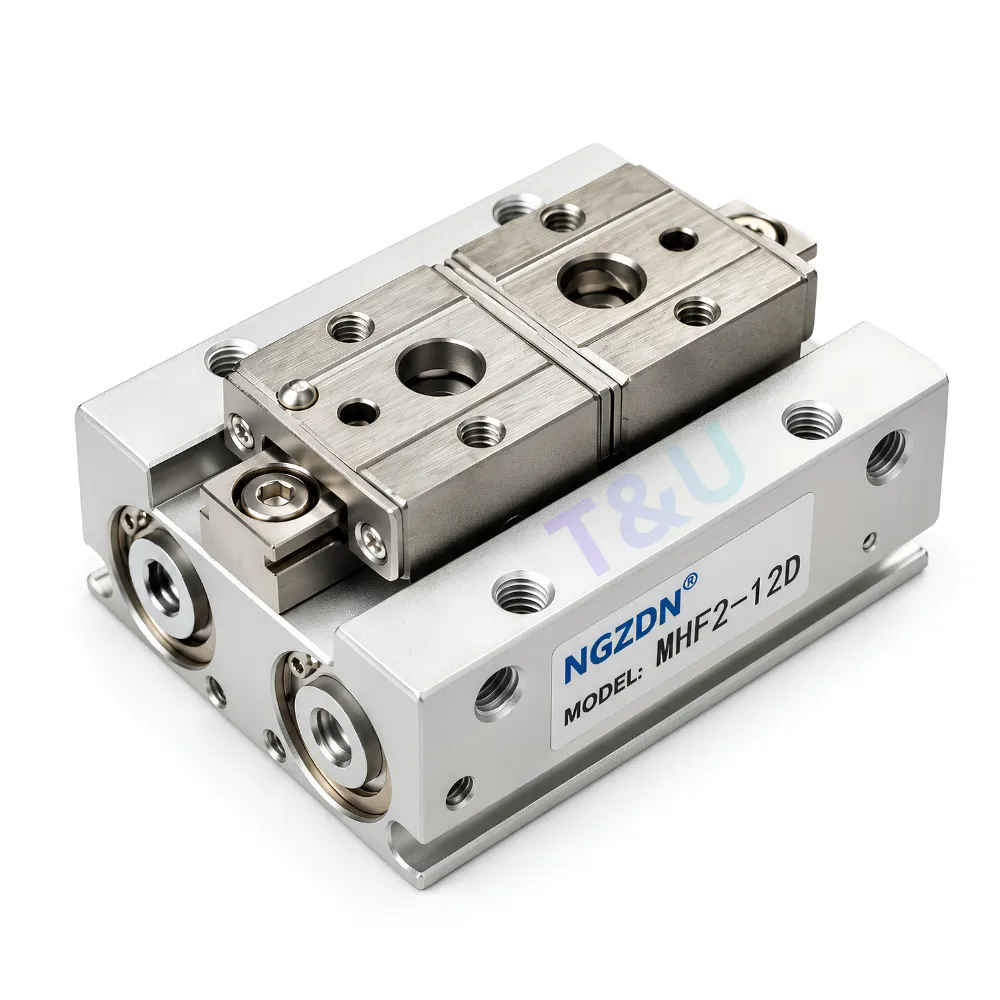

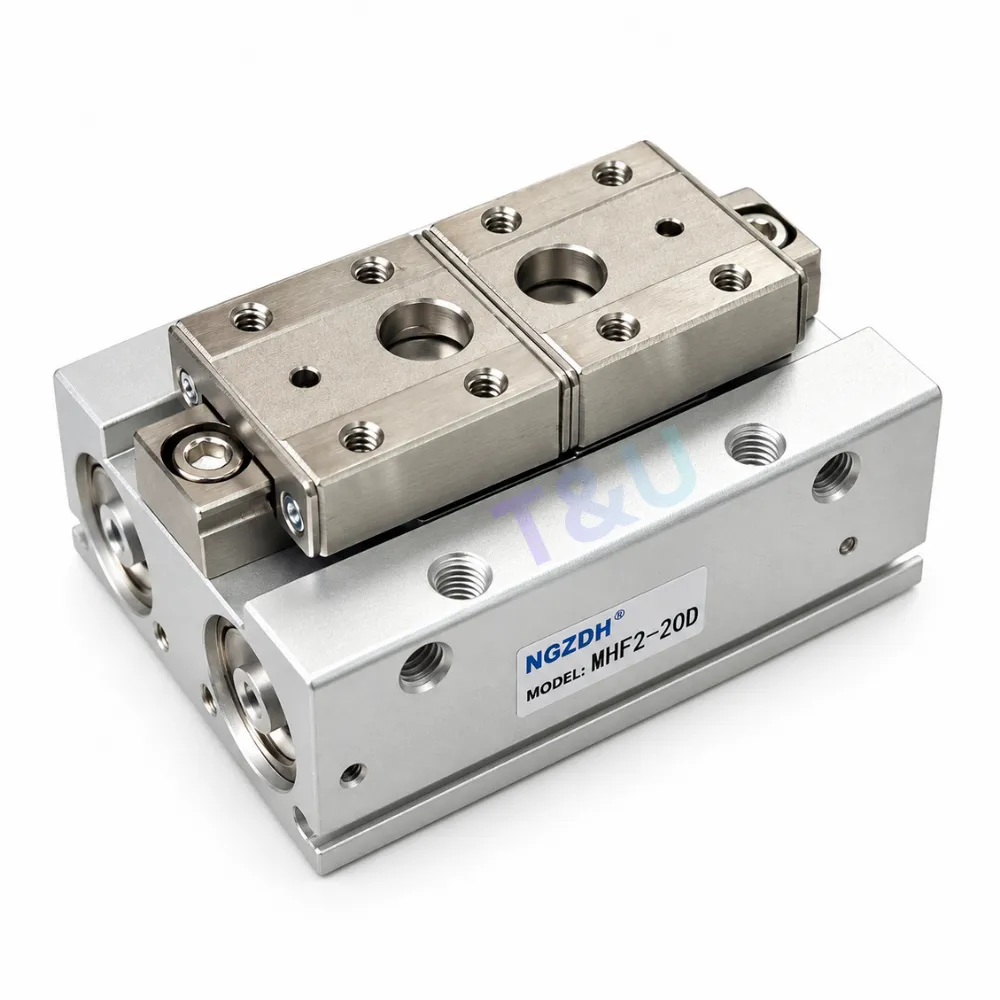

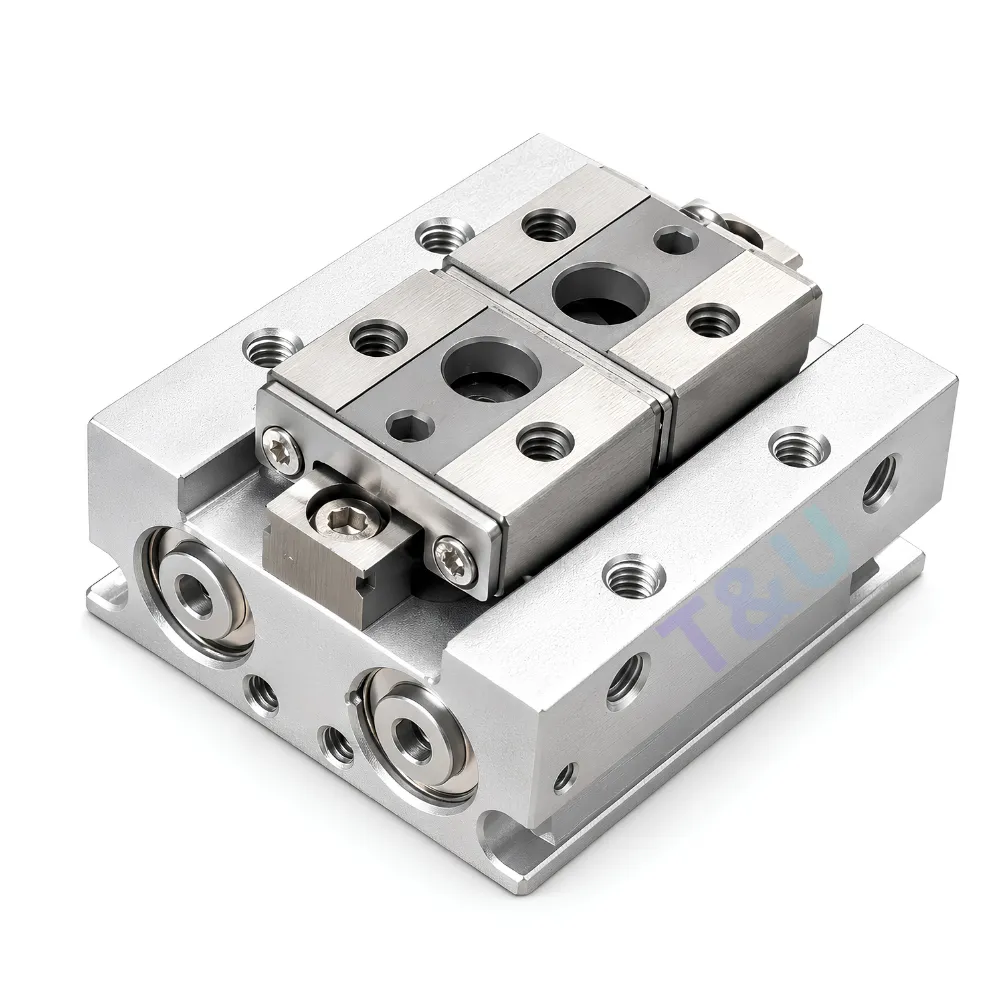

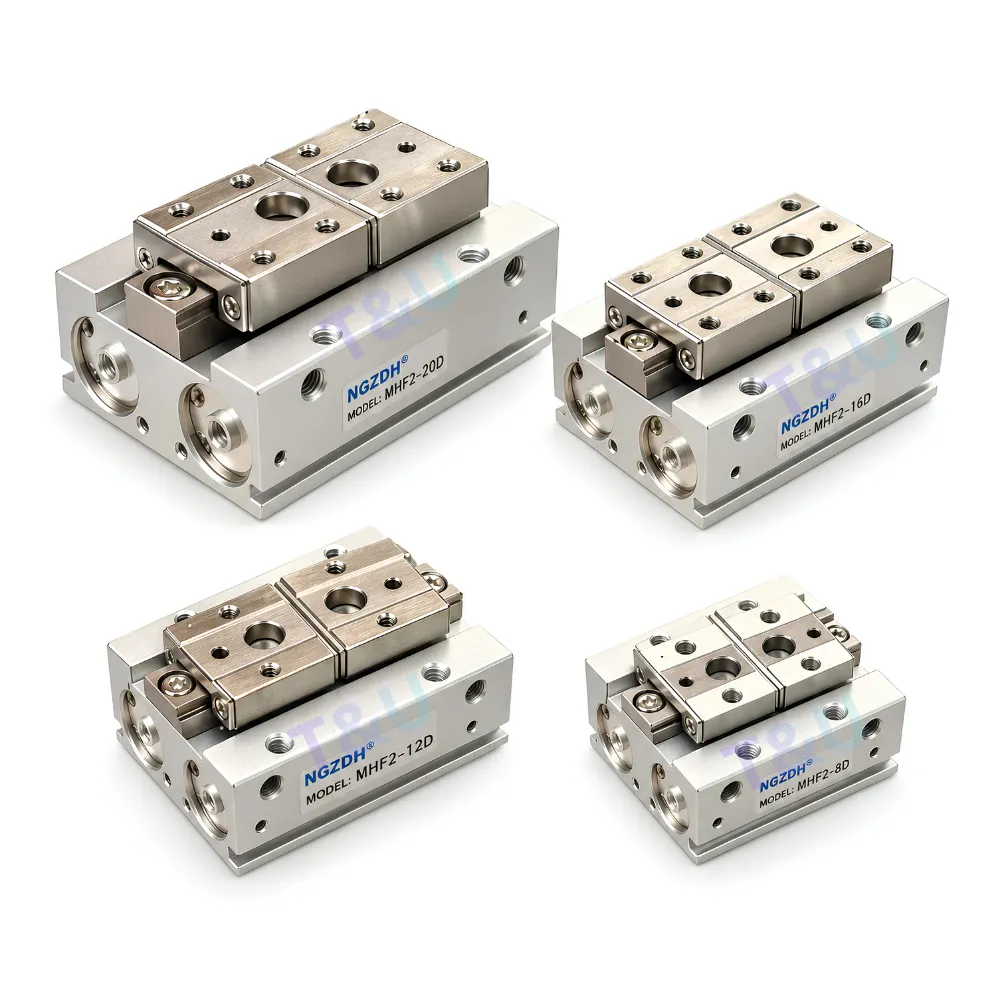

Xi Lanh Kẹp Song Song 2 Ngón Khí Nén MHF2-8D, MHF2-12D, MHF2-16D, MHF2-20D

Xi lanh khí nén MHF2 là dòng xi lanh kẹp song song 2 ngón, sử dụng khí nén để thực hiện thao tác đóng, mở và giữ phôi trong hệ thống tự động hóa. Với thiết kế thân dẹt, cơ cấu trượt gọn và nhiều lựa chọn hành trình, MHF2 phù hợp với các vị trí lắp đặt hạn chế chiều cao.

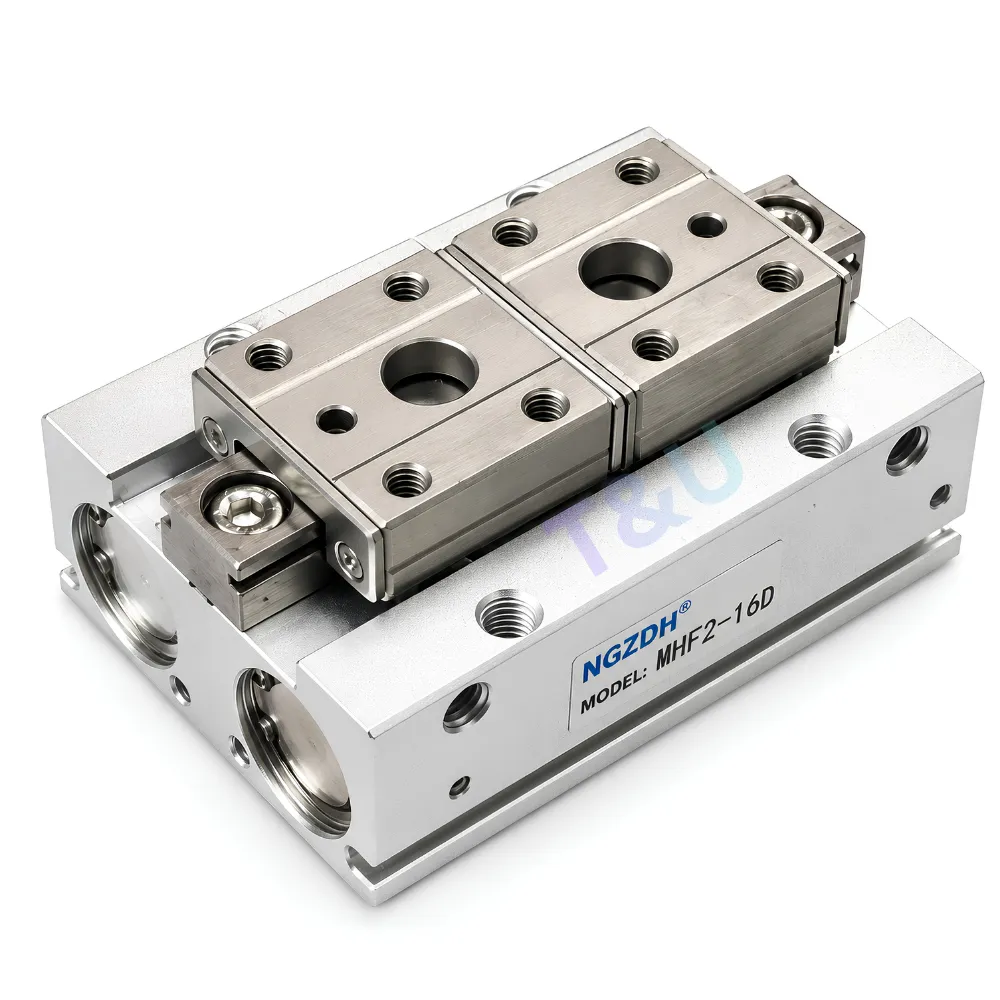

Các model như MHF2-8D, MHF2-12D, MHF2-16D và MHF2-20D là những lựa chọn để xem xét cho cơ cấu gắp linh kiện, cấp phôi, lắp ráp và di chuyển sản phẩm. Việc chọn model cần dựa trên lực kẹp, kích thước phôi và điều kiện vận hành thực tế.

1. Xi lanh kẹp MHF2 là gì?

Xi lanh kẹp MHF2, còn gọi là tay kẹp khí nén MHF2, xi lanh kẹp 2 ngón hoặc xi lanh kẹp dạng trượt, là cơ cấu chấp hành biến năng lượng khí nén thành chuyển động tịnh tiến của hai ngón kẹp.

Hai ngón di chuyển song song để đóng vào hoặc mở ra. Người dùng có thể lắp thêm má kẹp theo hình dạng phôi để thực hiện thao tác kẹp ngoài hoặc kẹp trong, tùy cấu hình và giới hạn kỹ thuật của model.

Khác với xi lanh đẩy dùng để tạo chuyển động theo một trục, xi lanh MHF2 được thiết kế cho nhiệm vụ giữ và thao tác phôi bằng hai ngón kẹp.

2. Ưu điểm của xi lanh khí nén MHF2

• Thiết kế thân dẹt: thuận tiện bố trí trong cụm máy có không gian hạn chế.

• Hai ngón kẹp song song: phù hợp với nhiều dạng má kẹp và chi tiết.

• Tác động kép: sử dụng khí nén cho cả chiều đóng và chiều mở.

• Nhiều cỡ piston: lựa chọn Ø8, Ø12, Ø16 và Ø20 mm trong phạm vi bảng model dưới đây.

• Ba mức hành trình: ngắn, trung bình và dài cho từng cỡ.

• Có tùy chọn cảm biến: hỗ trợ xác nhận vị trí đóng hoặc mở để phối hợp với hệ thống điều khiển.

• Dễ tùy biến đầu kẹp: có thể thiết kế má kẹp riêng theo kích thước và bề mặt phôi.

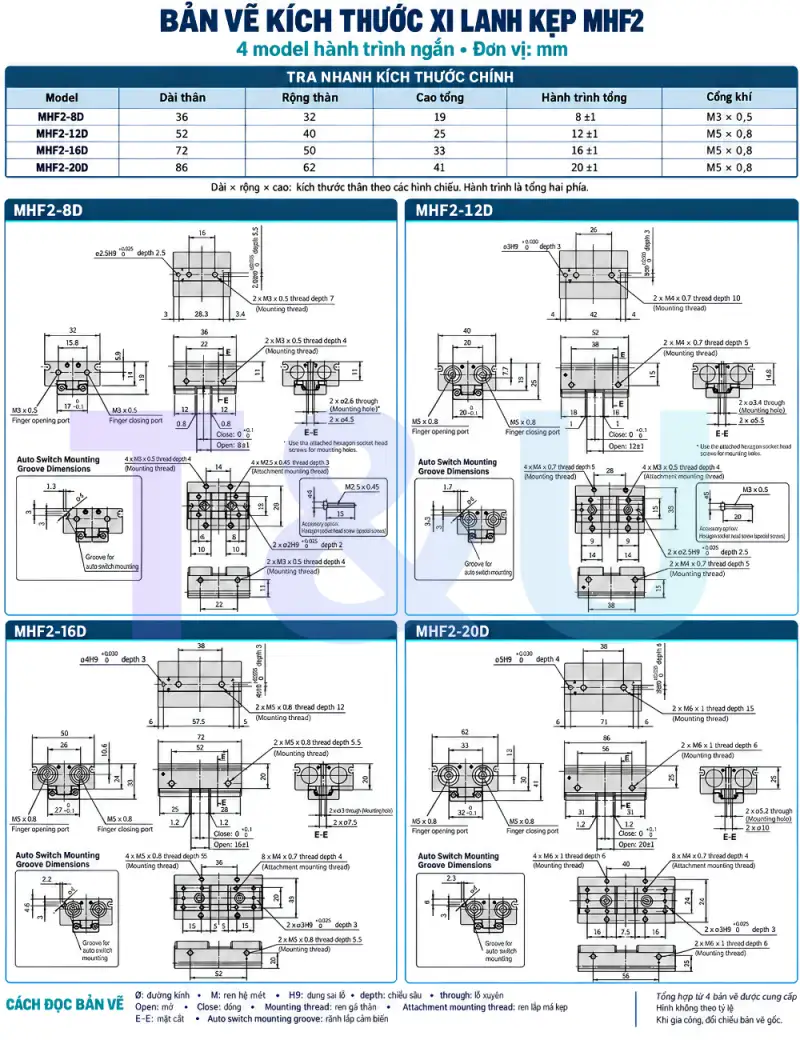

3. Bản vẽ xi lanh kẹp khí nén MHF2

4. Nguyên lý hoạt động của xi lanh MHF2

Xi lanh MHF2 hoạt động theo nguyên lý tác động kép: khí nén được cấp luân phiên vào các khoang làm việc để tạo chuyển động đóng và mở.

Bước 1 – Cấp khí: Van điều khiển đưa khí nén vào khoang tương ứng, đồng thời cho khoang còn lại xả khí.

Bước 2 – Tạo chuyển động: Áp suất khí tác động lên piston. Cơ cấu truyền động và đồng bộ đưa hai ngón kẹp di chuyển song song.

Bước 3 – Kẹp hoặc nhả phôi: Tùy chiều cấp khí và cách bố trí má kẹp, hai ngón thực hiện thao tác giữ hoặc giải phóng chi tiết.

Bước 4 – Phản hồi vị trí: Nếu có cảm biến, tín hiệu vị trí được gửi về bộ điều khiển để chuyển sang bước tiếp theo trong chu trình máy.

Lực giữ phôi phụ thuộc vào áp suất làm việc, model, vị trí điểm kẹp, thiết kế má kẹp và ma sát với phôi. Khi mất khí, không được mặc định rằng xi lanh vẫn duy trì khả năng giữ tải.

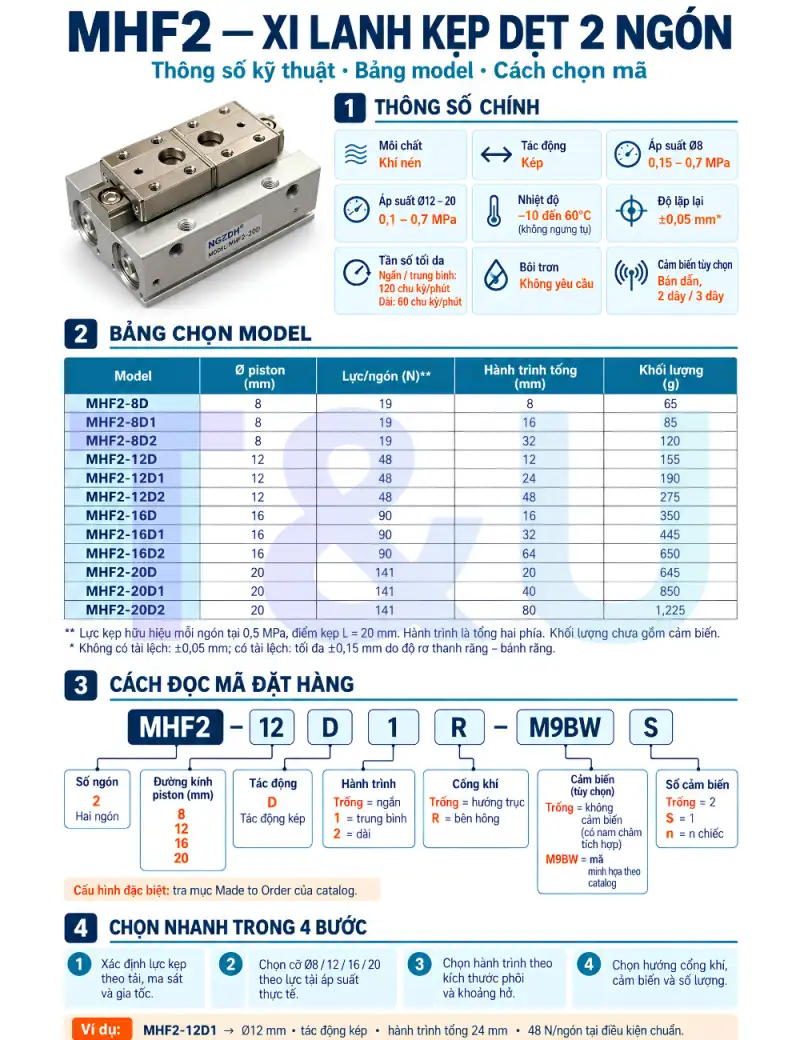

5. Thông số kỹ thuật, cách chọn model xi lanh khí nén MHF2

6. Ứng dụng của xi lanh khí nén MHF2

Xi lanh kẹp song song MHF2 có thể được xem xét cho các ứng dụng sau khi kiểm tra đầy đủ lực và tải cho phép:

Với phôi dễ trầy xước, nên thiết kế bề mặt tiếp xúc phù hợp. Với thực phẩm, phòng sạch hoặc môi trường đặc biệt, cần xác nhận phiên bản đáp ứng yêu cầu trước khi sử dụng.

7. Câu hỏi thường gặp về xi lanh MHF2

MHF2-8D, MHF2-12D, MHF2-16D và MHF2-20D khác nhau thế nào?

Các model khác nhau về cỡ piston, lực kẹp, kích thước, hành trình và khối lượng. Cần chọn theo điều kiện ứng dụng thay vì chỉ chọn model lớn nhất.

MHF2 có điều chỉnh được lực kẹp không?

Có thể thay đổi lực kẹp thông qua điều chỉnh áp suất trong phạm vi làm việc cho phép. Lực thực tế còn phụ thuộc vào vị trí tiếp xúc và thiết kế má kẹp.

Xi lanh MHF2 có lắp được cảm biến không?

Dòng MHF2 theo catalog tham khảo có tùy chọn cảm biến vị trí. Khi mua cần xác nhận cấu hình nam châm, mã cảm biến và kiểu tín hiệu tương thích.

Các sản phẩm cùng mã MHF2 có thay thế trực tiếp cho nhau không?

Không nên mặc định có thể thay thế trực tiếp. Cần đối chiếu thương hiệu, bản vẽ kích thước, lỗ gá, cổng khí, hành trình, lực kẹp và phụ kiện.

Giá xi lanh khí nén MHF2 phụ thuộc vào yếu tố nào?

Giá phụ thuộc vào thương hiệu, model, hành trình, tùy chọn cảm biến, số lượng và điều kiện cung cấp. Báo giá cần xác định theo cấu hình cụ thể.

8. Liên hệ 0352105022 để tư vấn và báo giá xi lanh MHF2

Bạn đang cần mua xi lanh khí nén MHF2, tìm tay kẹp khí nén 2 ngón hoặc lựa chọn model cho máy tự động?

Hãy gửi mã sản phẩm đang sử dụng, ảnh thực tế hoặc bản vẽ lắp đặt để được tư vấn cấu hình và báo giá. Với ứng dụng mới, vui lòng cung cấp kích thước, khối lượng phôi, áp suất khí và tốc độ làm việc mong muốn để lựa chọn xi lanh phù hợp.
